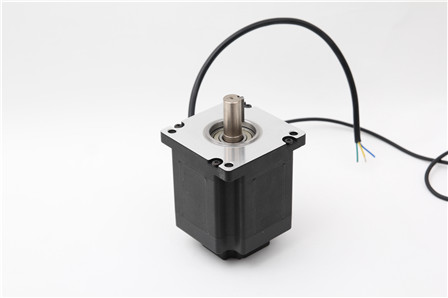

110BL直流無刷（伺服）電機

General Specifications(詳細說明)：
Winding Type………………………………………………… Star
Temperature Rise…………………………………………120℃ electrical angle
Insulation Class…………………………………………B
Ambient Temperature Range…………………………-20℃~+50℃
Insulation Resistance………………………100MΩMin.500VC DC
Dielectric Strength………………………………700V AC 1 minute

Electrical Specifications(技術數據):

型號Model	110BL110-440-1000Z	110BL110-640-1000Z	110BL140-440-1000Z	110BL140-640-1000Z
極數Number of Poles	8
相數Number of Phases	3
額定電壓 Nominal voltage VDC	48	310	48	310
額定轉速 Rated speed RPM	3000
額定扭矩 Rated Torque N-m	3.2	3.2	4.8	4.8
額定電流 RatedCurrent Amps	28	4.1	42	6.5
輸出功率 OutputPower Watts	1000	1000	1500	1500
峰值扭矩Peak Tourque N-m	10	10	14.4	14.4
峰值電流Peak Current Amps	84	13	126	19.5
力矩常數Torqueconstant N-m/A	0.12	0.79	0.12	0.74
反電勢常數 BackEMF V/kRPM	8.4	55	8.4	55
轉動慣量 Rotor inertia kg·cm2	3	3	4.5	4.5
電機長度Body Length (L) mm	138	138	168	168
重量 Mass kg	4.5	4.5	6	6
編碼器Encoder	1000P/R(2500P/R可選)

警戒:峰值力矩僅作為參數參考,接近或在此條件下長期使用,將導致電機損壞Caution 1: Peak (Stall) Torque is provided for the purpose of performance calculations only. Operate near, or at, a stalled condition will result in motor damaged.

注意:以上僅為代表產品,電壓，功率、轉速可根據客戶要求制作Note: We can also manufacture products according to customer's requirements.

Motorwiringsequence（電機接線順序）

編碼器接線

電機接線

序號

顏色

紅

黑

黃

黃黑

綠

綠黑

藍

藍黑

棕

棕黑

灰

灰黑

白

白黑

黃

綠

藍

相序

+5V

GND

U+

U-

V+

V-

W+

W-

A+

A-

B+

B-

Z+

Z-

EMFphasesequencediagram（反電勢相序圖）

EncoderTechnicalSpecifications（編碼器技術規格）
