DV378是基于DSP控制的三相混合式步進電機驅動器,是新一代數字式步進電機驅動器。驅動電壓為DC24-80V，適配電流在6.0A以下、外徑57-86mm的各種型號的三相混合式步進電機。運行平穩，震動和噪音極小。定位精度*高可達60000步/轉。該產品廣泛應用于雕刻機、醫療器械、激光打標機、點膠機以及等離子切割機上。
特點
設有16檔等角度恒力矩細分，*高分辨率60000步/轉
*高反應頻率可達200Kpps
步進脈沖停止超過1.5s時，線圈電流自動減到設定電流的一半
光電隔離信號輸入/輸出
驅動電流2.5A/相到6.0A/相分16檔可調
單電源輸入，電壓范圍： DC24-80V
電流設定
　　驅動器工作電流由D1-D4端子設定，運行電流為正常工作輸出電流設置開關（詳見下表）

細分設定
　　驅動器細分由D5-D8端子設定，共16檔，D9和D10為功能設定。附表如：細分?jǐn)?shù)(脈沖/轉)

注：可根據客戶要求定制細分?jǐn)?shù)!
！注意
1、輸入電壓不能超過DC80V；
2、輸入控制信號電平為5V，當高于5V時需要接限流電阻；
3、輸入脈沖信號下降沿有效；
4、驅動器溫度超過80度時驅動器停止工作，故障指示燈ALM亮，直到驅動器溫度降到50度時，驅動器需要重新上電才能恢復工作。出現過熱保護請加裝散熱器；
5、過流（負載短路）故障指示燈ALM亮，請檢查電機接線及其他短路故障，排除后需要重新上電恢復；
6、無電機故障指示燈ALM亮，請檢查電機接線，排除后需要重新上電恢復。

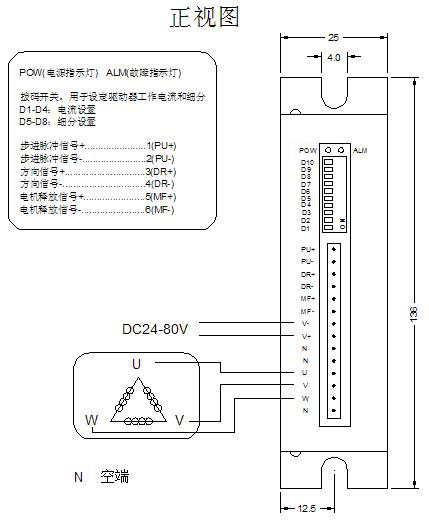

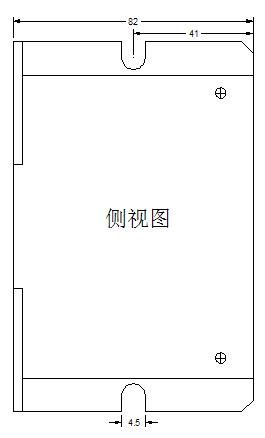

驅動器接線、尺寸示意圖


引腳功能說明
